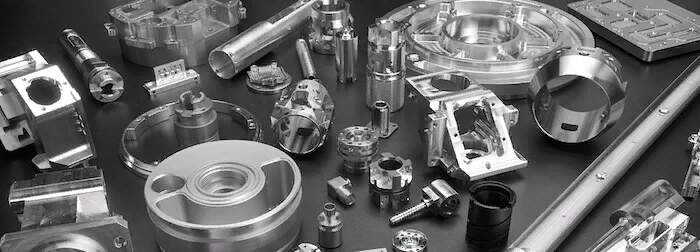

Создание качественной металлической детали — это многоэтапный процесс, где каждый шаг влияет на конечный результат. Рассмотрим подробно все стадии изготовления деталей, от технического задания до финишного контроля.
Содержание
Этап 1: Проектирование и конструкторская подготовка
Начальная фаза определяет успех всего проекта:
- Анализ технического задания и требований заказчика
- Создание 3D-модели в CAD-системе (SolidWorks, Kompas, Inventor)
- Прочностные расчеты и оптимизация геометрии
- Разработка конструкторской документации согласно ЕСКД
Этап 2: Технологическая подготовка производства
Переход от виртуальной модели к физическому воплощению:
Операция | Инструменты | Результат |
Разработка техпроцесса | Технологические карты | Последовательность операций |
Создание УП в CAM-системе | Fusion 360, PowerMill, SprutCAM | G-код для станков ЧПУ |
Подбор инструмента и оснастки | Каталоги инструмента, базы данных | Комплект для производства |
Этап 3: Подготовка материала и заготовки
Критически важный этап для обеспечения качества:
- Резка проката на ленточнопильных станках
- Термическая обработка для снятия внутренних напряжений
- Подготовка базовых поверхностей для точной установки
- Маркировка и идентификация заготовок
Этап 4: Механообработка на станках с ЧПУ
Основная фаза придания детали окончательной формы:
Тип обработки | Оборудование | Точность |
Токарная обработка | Токарные станки с ЧПУ | IT7-IT8 |
Фрезерная обработка | Фрезерные обрабатывающие центры | IT8-IT9 |
Координатное сверление | Многооперационные станки | H7-H8 |
Этап 5: Финишные операции и контроль
Завершающие процедуры для обеспечения соответствия требованиям:
- Термообработка для достижения требуемой твердости
- Гальванические покрытия для коррозионной стойкости
- Контроль на координатно-измерительной машине (КИМ)
- Визуальный и инструментальный контроль качества поверхности
Синхронизация — ключ к эффективности
Успешное изготовление детали требует безупречной координации всех этапов. Современные ERP-системы и цифровые платформы позволяют синхронизировать процессы, минимизировать простои и гарантировать соблюдение сроков без компромиссов в качестве.
