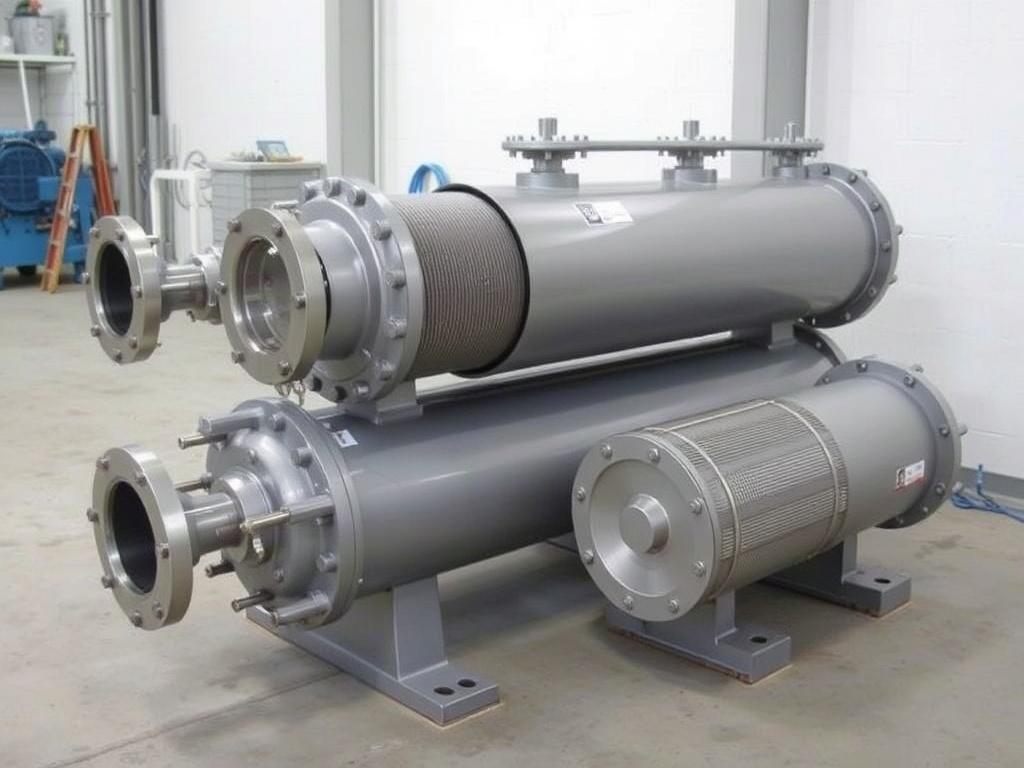

Теплообменник — незаметный труженик в машинах и установках, от которого часто зависит и эффективность процесса, и расходы на энергопотребление. С виду простой аппарат: два потока, перегородка, и тепло переходит с одного на другое. Но именно в этом простом скрывается много нюансов. Здесь разберёмся, какие бывают теплообменники, как их правильно подбирать, на что смотреть при эксплуатации и какие проблемы решать в первую очередь.
Я постараюсь объяснять без скучных формулировок, с примерами из реальной практики, чтобы вы могли применить знания сразу — при выборе оборудования или общении с поставщиком.
Содержание
Что такое теплообменник и как он работает
Теплообменник — это устройство для передачи тепла между двумя средами, не смешивая их. Проще говоря, один поток отдает энергию, другой её принимает. Это может быть вода и пар, масло и воздух, химические растворы между собой. В основе лежат законы теплообмена и сохранения энергии, но практический смысл таких устройств ближе к инженерной интуиции: увеличить площадь контакта, обеспечить нужную скорость потоков, минимизировать потери и отложение продуктов на поверхностях. На сайте https://ukservice.kz/ можно получить больше информации про теплообменники.
С точки зрения механики и материалов, ключевые элементы — поверхности теплообмена, разделяющая стенка и пути движения рабочих сред. От их конструкции зависит, насколько компактным, экономичным и надежным будет теплообменник.
Основные типы теплообменников
Тип теплообменника выбирают по условиям работы: температура, давление, агрессивность среды, допустимые размеры и цена. Ниже перечислены самые распространённые варианты с коротким объяснением, где их лучше применять.
Трубчатые (shell-and-tube)
Классика индустрии. Внутри корпуса находится пакет труб, одна среда течёт по трубам, другая — по межтрубному пространству. Надёжно работает при высоких температурах и давлениях, легко ремонтируется за счёт замены труб.
Часто применяются в теплоэнергетике, химии и нефтепереработке. Минус — большие габариты и склонность к отложению на наружных поверхностях труб.
Пластинчатые
Состоят из чередующихся пластин с узкими каналами. Идеальны там, где нужна компактность и высокая теплоотдача при невысоком давлении. Плюс — легко демонтировать и прочистить.
Часто используются в пищевой, фармацевтической и HVAC-сферах. Ограничение — чувствительность к высоким давлениям и крупным загрязнениям в потоках.
Воздушные (влаго- и воздухохолодильники)
Тепло от жидкости переходит в воздух через ребристые поверхности и вентилятор. Отличный выбор, если нет возможности организовать водяное охлаждение или требуется мобильность. Подходят для двигателей, компрессоров, кондиционеров.
Однако эффективность сильно зависит от воздушного потока и внешней температуры. В жарком климате производительность падает.
Спиральные, кожухотрубные и регенеративные
Существуют и более специализированные конструкции: спиральные хорошо работают с вязкими средами и загрязнениями, регенеративные аккумулируют тепло в матрице и затем отдают его обратному потоку. Каждый тип решает свою задачу — для массовых применений чаще всего выбирают трубчатые и пластинчатые.
Сравнение типов: таблица быстрого выбора
| Тип | Принцип | Преимущества | Ограничения | Типовые области применения |
|---|---|---|---|---|
| Трубчатый | Трубы в кожухе | Надежность, ремонтопригодность, высокая прочность | Габариты, масса, склонность к отложению | Нефтепереработка, паровые установки |
| Пластинчатый | Чередование пластин | Компактность, высокая теплоотдача, легкая очистка | Ограниченное давление, чувствительность к загрязнениям | Пищевая промышленность, HVAC |
| Воздушный | Ребра + вентилятор | Мобильность, нет воды для охлаждения | Зависимость от климата, шум | Двигатели, компрессоры |
| Спиральный | Спиральные каналы | Устойчив к загрязнениям, хорош для вязких сред | Сложнее в ремонте | Химия, бумажная промышленность |
Как правильно подобрать теплообменник: пошаговый план
Процесс выбора проще, если идти по четкой последовательности. Ниже — практическая инструкция, которой пользуются инженеры при первом оборудовании или модернизации.
- Определите тепловую нагрузку. Сколько кВт нужно передать и при каких температурах входа/выхода.
- Уточните физические свойства сред: плотность, теплоемкость, вязкость, склонность к образованию отложений и коррозии.
- Выберите приемлемые габариты и вес, учитывая монтажные ограничения и доступ для обслуживания.
- Оцените рабочие давления и температуры, это определит допустимые конструкции и материалы.
- Подумайте о чистке: будут ли флуиды загрязнёнными и как часто потребуется обслуживание.
- Сделайте предварительный расчёт по площади и коэффициенту теплоотдачи, затем подберите стандартную модель или закажите расчет у поставщика.
- Проверьте стоимость владения: энергоэффективность, расходы на замену, доступность запчастей.
Ключевые параметры, которые нельзя игнорировать
В таблице перечислены параметры и почему они важны. Это поможет избежать типичных ошибок, например, покупки слишком компактного теплообменника который быстро зарастет осадком.
| Параметр | Почему важен | Последствия игнорирования |
|---|---|---|
| Тепловая мощность | Определяет размер и конфигурацию | Недостаточная производительность или перерасход энергии |
| Давление и температура | Влияют на выбор материалов и толщины стенок | Поломки, протечки, аварии |
| Характер потока | Определяет тип конструкции (пластина, труба, спираль) | Частые засоры, невозможность обслуживания |
| Коррозионная агрессивность | Выбор сплава или покрытия | Ранний износ и утечки |
Материалы и коррозия
Материал теплообменника выбирают под конкретную среду. Нержавеющая сталь общеприменима, но у неё есть ограничения: в средах с хлоридами может появляться щелевая коррозия. Медь и её сплавы дают хорошую теплопроводность, но не подойдут в агрессивных средах. Для особо агрессивных сред используют специальные сплавы или покрытия.
Ниже — краткий обзор материалов и их свойств, чтобы при общении с поставщиком вы понимали компромиссы между ценой и долговечностью.
| Материал | Плюсы | Минусы |
|---|---|---|
| Нержавеющая сталь | Устойчивость, доступность | Более низкая теплопроводность, дорогая |
| Медь/латунь | Отличная теплопроводность | Чувствительна к определённым коррозионным средам |
| Углеродистая сталь | Дешёвая, прочная | Нуждается в защите от коррозии |
| Специальные сплавы (никель, титановый) | Устойчивы к агрессивным средам | Очень дорого |
Проблемы эксплуатации и способы их решения
Основные неприятности — это накипь, отложения, коррозия и протечки. Решение начинается с профилактики: корректный выбор материалов, фильтрация, поддержание параметров, предотвращающих выпадение осадка.
Ниже список практических мер, которые экономят деньги и время в эксплуатации.
- Установка фильтров и магнитов на входе, если есть твердые частицы.
- Контроль скорости потока: слишком малая скорость способствует оседанию и росту отложений, слишком большая повышает кавитацию и износ.
- Регулярная химическая очистка при загрязнениях, совместимая с материалами теплообменника.
- Использование антикоррозийных покрытий там, где конструкция это позволяет.
- Мониторинг температур и давлений для раннего выявления аномалий.
Примерный чек-лист обслуживания
Этот список полезен для сервисных инженеров и владельцев установки. Регулярность пунктов зависит от конкретных условий работы.
- Ежедневно: проверка давления и температуры, визуальный осмотр на утечки.
- Ежемесячно: очистка внешних поверхностей, проверка состояния уплотнений.
- Раз в 6–12 месяцев: промывка внутренностей, при необходимости химологическая обработка.
- Раз в 2–3 года: детальный осмотр на коррозию, замена изношенных деталей.
Простой расчёт тепловой мощности
Для оценки необходимой площади теплообмена используют формулу: Q = U * A * ΔT_lm, где Q — требуемая мощность, U — общий коэффициент теплопередачи, A — площадь теплообмена, ΔT_lm — логарифмическая средняя разность температур. Это не магия, а практичный инструмент, чтобы прикинуть порядок величин и понять, какой размер теплообменника нужен.
Важно: коэффициент U зависит от материалов, скоростей потоков и внешних сопротивлений. Для грубой оценки можно взять табличные значения, для точного подбора нужно делать теплотехнический расчёт с учётом всех условий.
Практические примеры применения
Теплообменники встречаются везде: от бытовых бойлеров до промышленных установок. Ниже — несколько типичных кейсов, где выбор конструкции особенно важен.
- Энергетика: паровые котлы и конденсаторы требуют трубчатых конструкций, рассчитанных на высокое давление.
- Пищевая промышленность: пластинчатые и гигиенические конструкции из нержавеющей стали для легкой мойки и стерилизации.
- Химия: спиральные и специализированные материалы для работы с вязкими и агрессивными средами.
- Бытовые системы: небольшие пластинчатые теплообменники в системах горячего водоснабжения и отопления.
Заключение
Теплообменник — не просто железка. Правильный выбор и грамотная эксплуатация сокращают расходы, повышают надёжность и продлевают срок службы всей установки. Главное — учитывать реальные условия работы: температуры, давления, состав сред, степень загрязнения и требования к обслуживанию. Если подойти к задаче системно, можно выбрать оптимальную конструкцию, минимизировать простои и сделать систему энергоэффективной. А еще — не забывать про регулярное обслуживание: профилактика всегда дешевле ремонта.
Если хотите, могу помочь с конкретным примером под ваши параметры: напишите температуры, расход и пару слов о средах — и я прикинy варианты конструкций и материалы.
