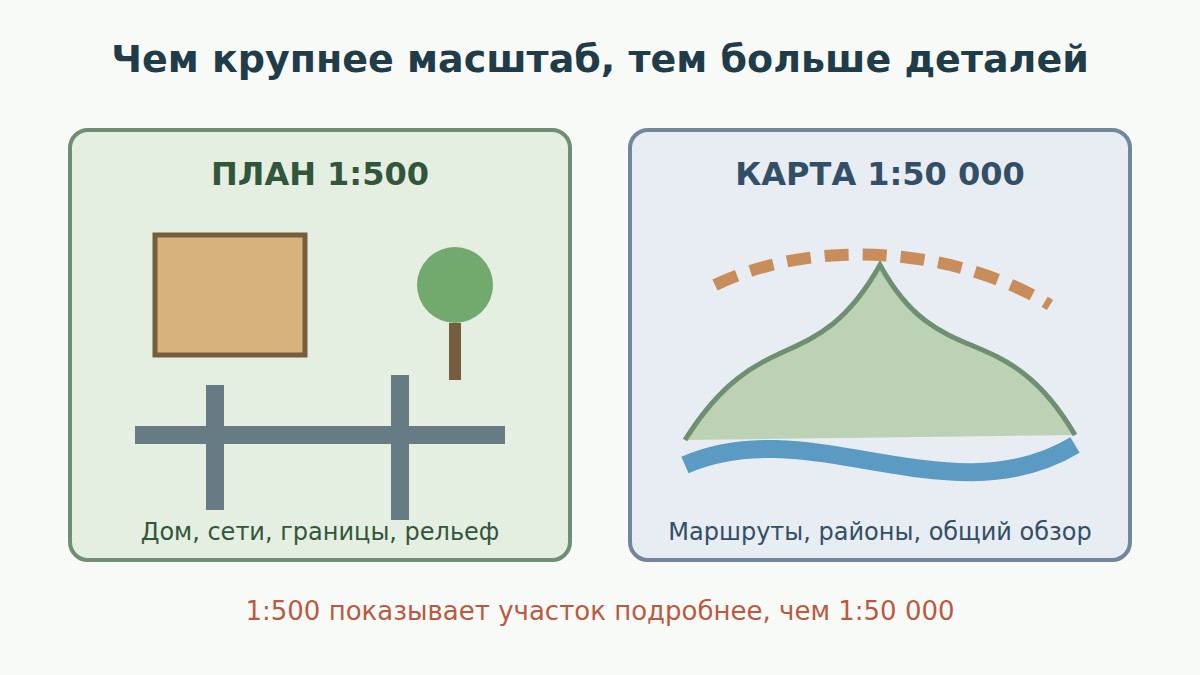

Масштабы топографических карт и планов: чем отличаются и как выбрать нужный

Масштаб показывает, во сколько раз изображение на карте или плане меньше реальной местности. Например, масштаб 1:1000 означает, что 1 см на бумаге соответствует 10 м на участке. От выбора масштаба зависит, насколько подробно будут видны здания, коммуникации, рельеф и границы территории.

Для проектирования дома, благоустройства участка или подключения коммуникаций обычно заказывают топографическую съемку в масштабе 1:500 или 1:1000. Если задача сложнее – требуется вынос проекта в натуру, разбивка осей или подготовка документации для строительства – понадобятся профессиональные геодезические работы.

Что такое масштаб

Масштаб топографической карты – это отношение расстояния на изображении к реальному расстоянию на местности. Чем меньше второе число в записи, тем крупнее масштаб и тем больше деталей видно на листе.

Пример: при масштабе 1:500 один сантиметр плана равен пяти метрам на земле. При масштабе 1:10 000 тот же сантиметр уже соответствует 100 метрам, поэтому мелкие объекты становятся менее заметными.

Виды масштабов

Масштаб может быть записан по-разному. На практике встречаются три основных варианта.

Чтобы определить масштаб топографической карты, достаточно посмотреть на ее рамку: обычно там указаны численное значение и линейная шкала. Если известна длина объекта на местности, можно измерить его на карте и разделить реальный размер на размер изображения.

Масштабы топографических планов

Для топографических планов чаще всего используют крупные масштабы: 1:500, 1:1000, 1:2000 и 1:5000. Они дают достаточно деталей для проектирования, строительства и инженерных изысканий.

Чем крупнее масштаб, тем точнее можно измерить расстояния и размеры объектов. Для масштаба 1:500 предельная графическая точность составляет около 0,05 м, для 1:1000 – 0,1 м, для 1:2000 – 0,2 м.

Масштабы топографических карт

Масштабы топографических карт обычно мельче, чем у планов: 1:10 000, 1:25 000, 1:50 000, 1:100 000 и далее. Такие карты нужны не для проектирования конкретного дома, а для ориентирования на большой территории, планирования маршрутов и оценки местности.

Чем план отличается от карты

Топографический план и топографическая карта похожи по содержанию, но различаются назначением, охватом и детальностью.

Проще говоря, план отвечает на вопрос «что именно находится на этом участке и где», а карта – «как устроена местность на большой территории».

Как выбрать масштаб

Выбор зависит не от личных предпочтений, а от задачи. Слишком мелкий масштаб не даст нужной детализации, а слишком крупный увеличит объем работ и стоимость съемки.

Для частного дома и участка

• 1:500 – оптимальный вариант для проектирования дома, забора, бани, дренажа и подключения коммуникаций.
• 1:1000 – подходит, если участок большой и не требуется высокая детализация каждого объекта.
• 1:2000 – используют для общей планировки территории, когда важнее общая ситуация, чем отдельные элементы благоустройства.

Для строительства и коммуникаций

• 1:500 – для рабочих чертежей, инженерных сетей, вертикальной планировки.
• 1:1000 – для проектов зданий, дорог и площадок.
• 1:2000 – для генпланов и предпроектных решений.
• 1:5000 – для крупных территорий и предварительной оценки ситуации.

Для походов и навигации

• 1:25 000 – лучший баланс детальности и охвата для пеших маршрутов.
• 1:50 000 – удобна для длинных маршрутов и автомобильных поездок.
• 1:100 000 – подходит для общего планирования, но мелкие тропы и объекты могут быть не видны.

Как определить масштаб, если он не указан

Если подпись стерлась или документ старый, масштаб можно восстановить несколькими способами.

1. По километровой сетке. Измерьте сторону одного квадрата сетки и сопоставьте с реальным расстоянием.
2. По известному объекту. Если известна длина дороги, здания или участка, измерьте ее на карте и разделите реальный размер на размер на бумаге.
3. По номенклатуре листа. Буквенно-цифровой код в углу карты обычно указывает на стандартный масштабный ряд.
4. По линейной шкале. Если она сохранилась, расстояние можно измерить прямо по делениям без расчетов.

Частые вопросы

1. Какой масштаб топографической карты нужен для участка?Для частного дома и стандартного участка чаще всего выбирают 1:500. Если участок большой и задача общая, подойдет 1:1000 или 1:2000.
2. Чем 1:500 отличается от 1:1000?При 1:500 один сантиметр соответствует 5 метрам, при 1:1000 – 10 метрам. План 1:500 более детальный и точный, но требует больше измерений и обычно стоит дороже.
3. Какой масштаб плана местности нужен для подключения газа или электричества?Обычно запрашивают 1:500. Этот масштаб позволяет показать строения, коммуникации, рельеф и другие объекты, важные для проектирования сетей.
4. Что значит «крупный» и «мелкий» масштаб?Крупный масштаб – это когда второе число меньше: 1:500 крупнее, чем 1:5000. На крупном масштабе местность показана подробнее, на мелком – охватывается большая территория.
5. Можно ли использовать карту вместо топоплана?Для строительства и проектирования – нет. Карта дает общее представление о местности, но не заменяет точный план с координатами, высотами, коммуникациями и привязкой к участку.

Кратко

• Масштаб – это отношение изображения к реальной местности.
• Планы обычно делают в масштабах 1:500-1:5000, карты – от 1:10 000 и мельче.
• Для частного дома чаще всего нужен топоплан 1:500.
• Для походов и ориентирования подходят карты 1:25 000-1:100 000.
• Чем крупнее масштаб, тем больше деталей, точность и объем полевых работ.
